Steckverschraubung Gerade AQ-A4MC2-W 1/8' AG x 1/4' QC
(Art.Nr.: AQ-A4MC2-W)
Steckverschraubung Gerade 1/8' AG x 1/4' QC
Gewindeanschluss Außengewinde 1/8 Zoll (NPT)
Schlauch Steckanschluss 1/4" (Quick Connector) Schlauch Außendurchmesser 1/4 Zoll
AQ-A4MC2-W
1/8 Zoll NPT Außengewinde x 1/4 Zoll Steckanschluss (Quick Connector).
Für Flüssigkeiten und Wasser
Temperaturbereich: 0°C bis +35°C
Betriebsdruck: -0,5 bis 10 bar
Medien:
Wasser, ungefährliche Gase und Flüssigkeiten (keine Mineralöle, keine Chemikalien)
Steckanschluss: Passend für Schlauch Ø 1/4"Zoll ( Außentoleriert)
Gewinde: NPT-Gewinde kegeliges Rohrgewinde
Abdichten : PTFE (Teflon) Band als Dichtmittel verwenden
Anzugsdrehmoment: Anzugsdrehmoment 2,5 Nm max. Empfohlen**
Bitte beachten **: Sie die maximal zulässigen Drehmomente aller Bauteile, diese können geringere maximal zulässigen Drehmomente vorschreiben als hier Empfohlen, da es sonst zu einer Schädigung des Bauteils kommen kann.

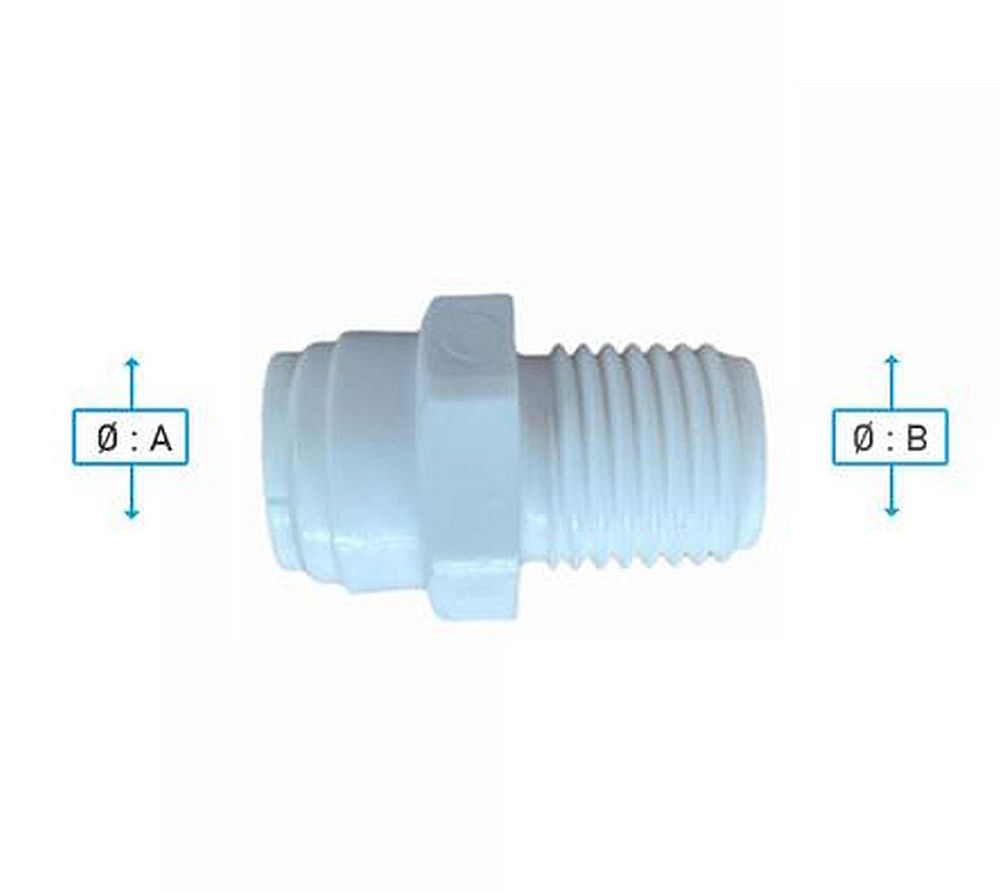

| Artikel: | A (Ø) | B (AG) NPT |
| AQ-A4MC2-W | 1/4 Zoll = 6,35 mm | 1/8 Zoll = 3,18 mm |
| AQ-A4MC4-W | 1/4 Zoll = 6,35 mm | 1/4 Zoll = 6,35 mm |
| AQ-A4MC5-W | 1/4 Zoll = 6,35 mm | 3/8 Zoll = 9,52 mm |
| AQ-A5MC4-W | 3/8 Zoll = 9,52 mm | 1/4 Zoll = 6,35 mm |
| AQ-A5MC5-W | 3/8 Zoll = 9,52 mm | 3/8 Zoll = 9,52 mm |
Montage Schlauch:
Den Schlauch rechtwinklig und gratfrei Abschneiden Empfehlung >>Schlauchabschneider
Den Schlauch Kraftvoll ca. 15 mm in die Öffnung einschieben und leicht zurückziehen. Tip Anbringung Markierung 15 mm
Den Sicherungsclip aufstecken >> Sicherungsclip
Demontage Schlauch
Wasser Zudrehen Achten Sie darauf das das kein Druck auf den Schlauch ist Den Sicherungsclip entfernen Den Ring eindrücken Kraftvoll Gleichmäßig Empfehlung >>Montage / Demontage Werkzeug Den Schlauch herausziehen
