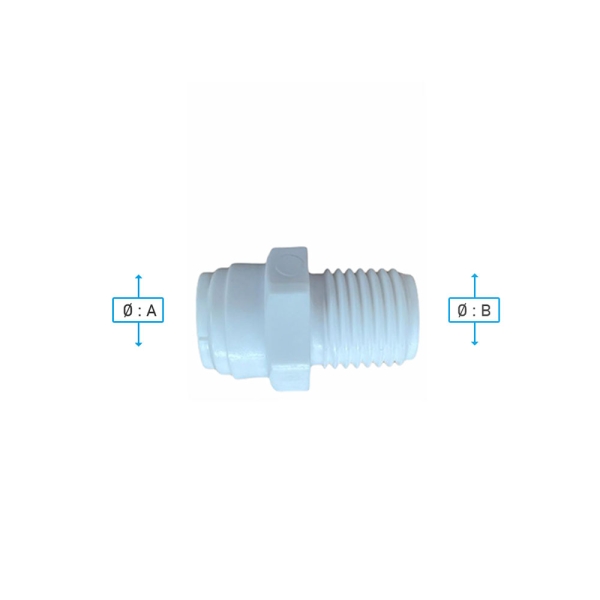

Steckverschraubung Gerade AQ-A4MC4-W 1/4' AG x 1/4' QC
(Art.Nr.: AQ-A4MC4-W)
Steckverschraubung gerade 1/4' AG x 1/4' QC
Gewindeanschluss: Außengewinde 1/4 Zoll (NPT)
Schlauch Steckanschluss: 1/4" (Quick Connector)
Schlauch Außendurchmesser : 1/4 Zoll
AQ-A4MC4-W
1/4 Zoll NPT Außengewinde x 1/4 Zoll Steckanschluss (Quick Connector).
Temperaturbereich: 0°C bis +35°C
Betriebsdruck: -0,5 bis 10 bar
Medien: Wasser, ungefährliche Gase und Flüssigkeiten (keine Mineralöle, keine Chemikalien )
Steckanschluss: Passend für Schlauch Ø 1/4"Zoll ( Außentoleriert)
Gewinde: NPT-Gewinde kegeliges Rohrgewinde
Abdichten : PTFE (Teflon) Band als Dichtmittel verwenden
Anzugsdrehmoment: Anzugsdrehmoment 2,5 Nm max. Empfohlen**
Bitte beachten **: Sie die maximal zulässigen Drehmomente aller Bauteile, diese können geringere maximal zulässigen Drehmomente vorschreiben als hier Empfohlen, da es sonst zu einer Schädigung des Bauteils kommen kann.

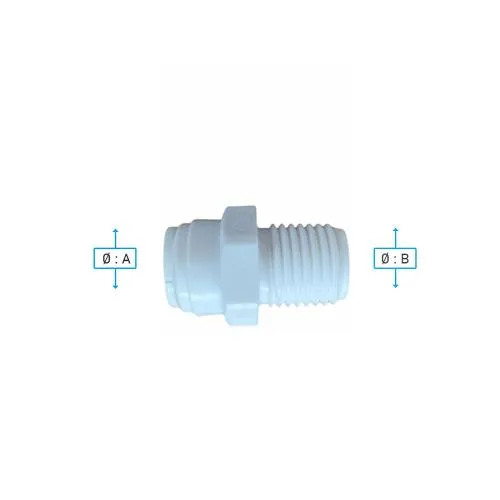

| Artikel: | A (ø) | B (AG) NPT |
| AQ-A4MC2-W | 1/4 Zoll = 6 mm | 1/8 Zoll = 3,18 mm |
| AQ-A4MC4-W | 1/4 Zoll = 6 mm | 1/4 Zoll = 6,35 mm |
| AQ-A4MC5-W | 1/4 Zoll = 6 mm | 3/8 Zoll = 9,52 mm |
| AQ-A5MC4-W | 3/8 Zoll = 8 mm | 1/4 Zoll = 6,35 mm |
| AQ-A5MC5-W | 3/8 Zoll = 8 mm | 3/8 Zoll = 9,52 mm |
Montage Schlauch:
Schneiden Sie den Schlauch gratfrei ab. >> Schlauchabschneider
Schieben Sie den Schlauch kraftvoll ca. 15 mm in die Öffnung und ziehen Sie ihn leicht zurück. Tipp: Bringen sie eine Markierung von 15 mm an.
Sicherungsclip aufstecken >> Sicherungsclip
Demontage Schlauch
Drehen Sie das Wasser ab, Achten Sie darauf, dass kein Druck auf dem Schlauch ist. Entfernen sie den Sicherungsclip, drücken Sie den Ring kraftvoll und gleichmäßig ein. Anschließend können Sie den Schlauch herausziehen.
Empfehlung >> Montage / Demontage Werkzeug
