Winkelsteckverbinder
Winkelsteckverbinder
(Art.Nr.: 202102853)
Winkelsteckverbinder
wishlist Auf den Merkzettel

Winkelsteckverbinder

Lieferzeit:
Unbekannte Lieferzeit
chevron-down
chevron-down
Staffelpreise
1-4 Stk
je 2,00 EUR
5-9 Stk
je 1,50 EUR
10-29 Stk
je 1,20 EUR
> 29 Stk
je 1,00 EUR
2,00 EUR

inkl. 19% MwSt.

Stk:
Frage zum Produkt
Beschreibung

Winkelsteckverbinder  90°  2 x 1/4" Schlauch Anschluss

1/4 Zoll x 1/4 Zoll Steckanschluss (Quick Connector). AQ-A4UE4-W Winkelanschlussstück

AQ-A4UE4-W



Temperaturbereich: 0°C bis +35°C

Betriebsdruck: -0,5 bis 10 bar

Medien:

Wasser, ungefährliche Gase und Flüssigkeiten (keine Mineralöle, keine Chemikalien )

Steckanschluss: Passend für Schlauch Ø 1/4"Zoll ( Außentoleriert)

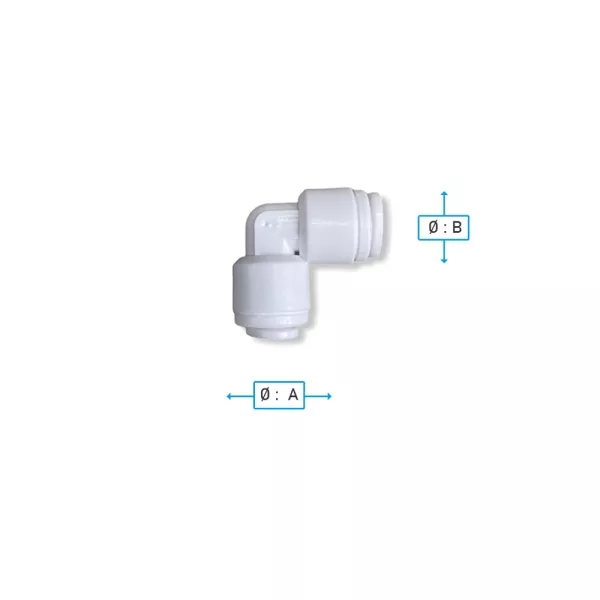

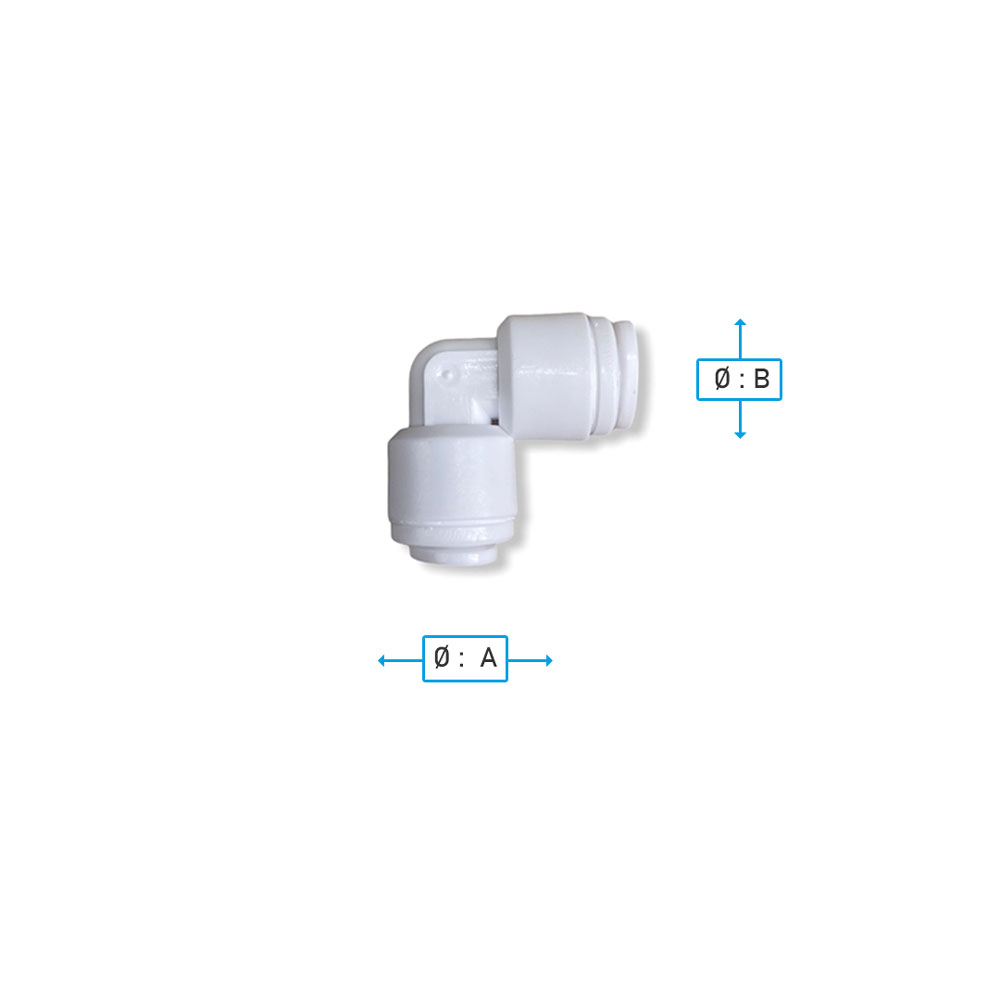

Artikel: A B
AQ-A4UE4-W 1/4 Zoll = 6,35 mm 1/4 Zoll = 6,35 mm
AQ-A5UE4-W 1/4 Zoll = 6,35 mm 3/8 Zoll = 9,52 mm
AQ-A5UE5-W 3/8 Zoll = 9,52 mm 3/8 Zoll = 9,52 mm
Technische Daten
  • Anschluss: 2x 1/4 Zoll Schlauch
  • Verbindung: Steckverbindung
  • Material: Polypropylen PP
  • Farbe: weiß
  • Eignung: für Trinkwasser
Montage Schlauch

Montage Schlauch:

Den Schlauch rechtwinklig und gratfrei Abschneiden Empfehlung >>Schlauchabschneider

Den Schlauch Kraftvoll ca. 15 mm in die Öffnung einschieben und leicht zurückziehen.  Tip Anbringung Markierung 15 mm

Den Sicherungsclip aufstecken >> Sicherungsclip

Demontage Schlauch


Wasser Zudrehen Achten Sie darauf das das kein Druck auf den Schlauch ist

Den Sicherungsclip entfernen

Den  Ring eindrücken Kraftvoll Gleichmäßig  Empfehlung >>Montage / Demontage Werkzeug

Den Schlauch herausziehen
